Beton pompa makineleri için dirsekler - Aşırı aşınmaya ve aşınmaya direnç

Ürün Tanımı

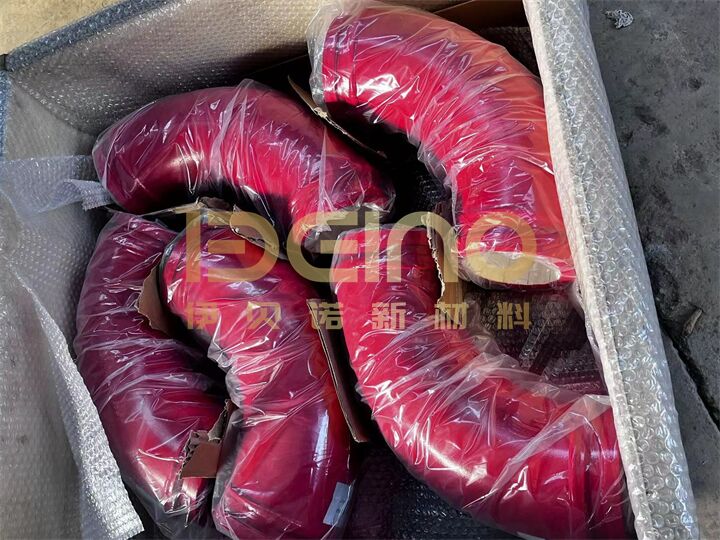

ELACERA® seramik kaplı dirsekler, beton pompa kamyonları için yedek aşınma parçalarıdır.Özellikle dış yarıçaplara dikkat ederek, kaba katranın en güçlü darbeye ve kayma aşınmasına neden olduğu çelik dirseği yapısal ve bağlantı yüklerini taşırken, seramik kaplama beton temas yüzeyini korur.

Ürün Ayrıntıları

Kullanım Dış Eğime odaklanmıştır

Bir pompa dirseği çevresinde eşit şekilde yıpranmaz. Beton yönünü değiştirdiğinde, kaba agregat dirseğin dış yarıçapına karşı itilir.Tekrarlanan çarpma ve kaydırma, bu bölgedeki malzemeyi yavaş yavaş kaldırır.İç yarıçap hala kullanılabilir görünse.

Kullanım sertliği de bükme yarıçapıyla, pompalama basıncıyla, toplu sınıflandırma ve beton karışımının tutarlılığı ile değişir.Seramik düzenleme, basit bir dekoratif astar olarak muamele edilmek yerine, malzeme akışının gerçek yönünü takip etmelidir..

Dirseğin içinde kullanılan küçük seramik karolar, büyük düz parçalardan daha yakından eğri yüzeyi takip edebilir.Montaj tamamlanmadan önce dış büküm etrafındaki kapsama kontrol edilir..

Tipik ZTA Seramik Parametreleri

Yukarıdaki değerler, bu ürün için kullanılan seramik malzemeyi tanımlar.

Çömlek sertliği kadar uygunluk da önemlidir

Pratikte, bir yedek dirseği sadece nominal çaptan seçilemez. İki DN125 dirseği farklı büküm açılarına, merkez çizgisi yarıçaplarına, uç yakalı boyutlarına veya kurulu uzunluklara sahip olabilir.

Her iki ucunda da yanlış bir geçiş, boru hattının içinde yükseltilmiş bir kenar bırakabilir. Bu kenara tekrar tekrar çarpan beton ve agregat yerel aşınmaya, türbülanslara veya malzeme birikimine neden olabilir.Yanlış tasma boyutları da kelepçe montajını ve mühürlenmesini etkileyebilir.

Üretimden önce, aşağıdaki detaylar mevcut pompa hattına karşı kontrol edilmelidir:

• İsimli iç çapı
• Dirseğin açısı
• Merkezi çizgi yarıçapı
• Toplam ve kurulu uzunluk
• Son yaka tipi ve boyutları
• Duvar ve seramik kaplama kalınlığı
• Pompa kamyonu modeli veya orijinal parça numarası
• En çok yıpranmış bölgenin konumu

Eski bir dirseğin kullanılabilmesi durumunda, bir örnek veya açık boyut çizimi, tek başına ekipman modelinden daha güvenilir bir referans sağlar.

Kurulum ve Denetim

Dirseği yerleştirmeden önce, açılmış çelik, gevşek seramik parçalar veya kaplama ile bitişik boru arasındaki açık bir adım için iki uç geçişini kontrol edin.Sıkıştırma yakaları ve mühürleme yüzeyleri temiz ve doğru şekilde hizalandırılmalıdır.

Montaj sonrası dirseği, sıkıştırıcı tarafından pozisyona zorlanmamalıdır. Yanlış hizalama yakaya ek yük yükler ve eşit olmayan bir iç geçiş yaratabilir.Boru hattı destekleri de dirseğin desteklenmeyen düz bir bölümden kaynaklanan yükleri taşımaması için kontrol edilmelidir.

Periyodik denetim dış yarıçap, her iki ucundaki seramikten çelik geçiş ve sıkıştırma bağlantısına odaklanmalıdır.Bu alanlar normalde boya dış yüzey daha erken gelişen aşınma ortaya çıkar.

Sık Sorulan Sorular

Neden pompa dirseğinin dış yarıçapı önce yıpranır?

Beton ve agregat akımın yönünü değiştirdiği için dışarıya doğru hareket etmeye devam eder. Bu, darbe ve kayma aşınmasını dirseğin dış yarıçapına yoğunlaştırır.

Seramik tüm çevreye yerleştirilmiş mi?

Seramik düzen, dirseğin yapısına ve çalışma koşullarına bağlıdır.Dış bükülme daha şiddetli bir darbe olduğunda güçlendirilmiş bir düzenleme kullanabilirken.

Bir dirseği sadece DN125 boyutuyla seçebilir miyim?

Hayır, bükme açısı, merkez yarıçapı, yerleştirilmiş uzunluk, tasma boyutları ve orijinal parça numarası da onaylanmalıdır.

Neden dirseğin içinde küçük seramik fayanslar kullanılıyor?

Daha küçük parçalar kavisli iç yüzeyi daha yakından takip eder. Ayrıca astar düzeninin bükme geometrisine uymasını ve ana aşınma alanındaki korumayı yoğunlaştırmasını sağlarlar.

Dirseği eski bir örnekten yapabilir miyiz?

Evet, mevcut bir dirseği kullanarak açıyı, yarıçapı, uç bağlantısını ve kurulu boyutları doğrulayabilirsiniz.

Dirseği değiştirirken neleri kontrol etmeliyiz?

Son geçişleri, sıkıştırma yakaları, mühürleme yüzeylerini, seramik durumunu ve boru hattının hizasını kontrol edin. Bağlantıda gevşek astar, açık çelik veya önemli bir iç adım olmamalıdır.

Değiştirmek için, orijinal parça numarasını dirseğin açısı, merkez çizgisi yarıçapı, uç boyutları ve yıpranmış bölgenin fotoğrafları ile birlikte sağlayın.ELACERA® üretimden önce montaj detaylarını kontrol edecektir..
