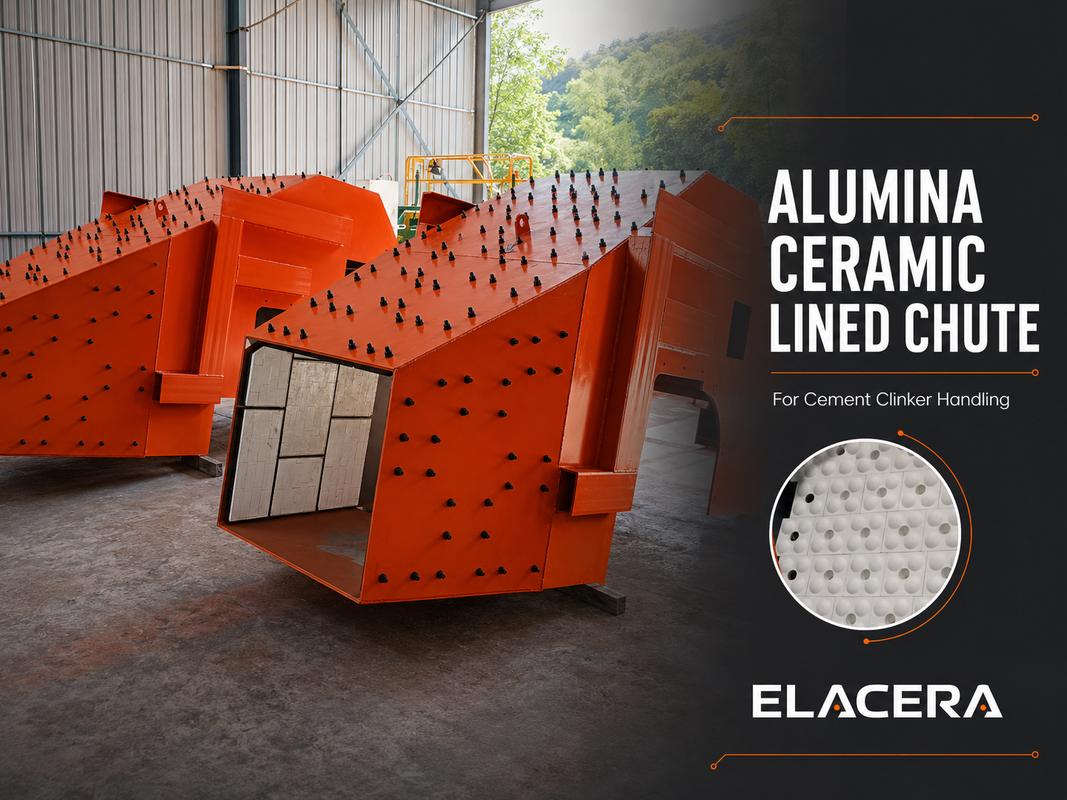

Çimento Klinker Taşıma İçin Alümina Seramik Kaplı Oluk

Çimento Klinkeri Elleçleme İçin Alümina Seramik Kaplı Oluk

Alümina seramik kaplı bir oluk, aşınmaya dayanıklı seramik karolar veya bloklarla korunan imal edilmiş bir çelik oluktur. Malzeme transferi sırasında çimento klinkeri iç çelik yüzeye tekrar tekrar çarptığı veya kaydığı alanlar için tasarlanmıştır.

Oluk gövdesi, giriş ve çıkış boyutları, kaplama kalınlığı ve bağlantı yapısı, müşterinin ekipman çizimlerine göre üretilebilir. Çalışma sıcaklığına, düşme yüksekliğine, titreşime ve montaj konumuna bağlı olarak, seramik kaplama yapıştırılabilir, kaynaklanabilir karolarla mekanik olarak sabitlenebilir veya her iki yöntemin bir kombinasyonu kullanılarak monte edilebilir.

Ürün Kısa Açıklaması
Alümina seramik kaplı bir oluk, çimento klinkeri taşınması sırasında darbe ve kayma aşınmasına maruz kalan çelik yüzeyleri korur. Oluk boyutları, seramik düzeni ve sabitleme yöntemi, çalışma koşullarına ve ekipman çizimlerine göre özelleştirilebilir.

Klinker Olukta Aşınma Nerede Oluşur?

Bir klinker oluğunun içindeki aşınma nadiren eşit dağılır.

Oluğa giren malzeme önce bir darbe yüzeyine çarpabilir ve ardından çıkışa doğru kaymadan önce yön değiştirebilir. Bu, birkaç olası aşınma bölgesi oluşturur:

• İlk malzeme çarpma noktası
• Eğimli kayma yüzeyleri
• Köşeler ve yön değişiklikleri
• Giriş ve çıkışa yakın alanlar
• Seramik derzler ve kaplama bitiş noktaları
• Malzeme akışının yoğunlaştığı bölümler

Tüm oluğa aynı kaplamayı takmak en uygun sonucu vermeyebilir. Seramik düzeni, gerçek malzeme akışı ve aşınmanın yoğunlaştığı alanlar etrafında tasarlanmalıdır.

Seramik Kaplama Yapısı

Önce çelik oluk imal edilir, ardından alümina seramik karolar veya bloklar iç aşınma yüzeylerine yerleştirilir.

Seramik boyutu ve düzeni, oluk şekline göre seçilir. Düz karolar büyük düz yüzeyler için uygundur, köşeler, geçişler ve düzensiz bölümler etrafında ise daha küçük veya özel şekilli parçalar gerekebilir.

Mümkün olduğunda, seramik derzler malzeme akış yönünde sürekli düz yollardan kaçınacak şekilde düzenlenir. Kaplama bitişi, maruz kalan kenarları azaltmak için bitişik çelik veya seramik kaplı yüzeyle sorunsuz bir şekilde bağlanmalıdır.

Yapıştırılmış veya Kaynaklanabilir Seramik Kaplama?

Seramik sabitleme yöntemi, gerçek çalışma koşullarına göre seçilmelidir.

Yapıştırılmış Seramik Karolar

Yapıştırılmış seramik karolar nispeten pürüzsüz bir iç yüzey sağlar ve seçilen yapıştırıcının çalışma sıcaklığı, darbe seviyesi ve montaj konumu ile uyumlu olduğu durumlarda uygundur.

Montajdan önce çelik yüzey doğru şekilde hazırlanmalıdır. Seramik düzeni, yapıştırıcı kapsamı ve derz kontrolü, kaplama işleminin önemli parçalarıdır.

Kaynaklanabilir Seramik Karolar

Kaynaklanabilir seramik karolar, şekillendirilmiş bir montaj deliği içerir. Montaj sırasında, metal bir sabitleme bileşeni bu delikten geçer ve çelik oluk gövdesine kaynaklanır. Ardından, sabitleme konumunu korumak için bir seramik kapak kullanılır.

Seramiğin kendisi doğrudan kaynaklanmaz. Metal sabitleme bileşeni mekanik tutma sağlar, uygun olduğu durumlarda yapıştırıcı veya yataklama katmanı da kullanılabilir.

Bu yapı, titreşime maruz kalan oluklar, üstten montaj, daha büyük seramik bölümler veya ek mekanik tutmanın gerekli olduğu çalışma koşulları için düşünülebilir.

Birleşik Kaplama Yapısı

Tek bir oluğun farklı bölümlerinde farklı sabitleme yöntemleri kullanılabilir.

Örneğin, ana kayma yüzeyi yapıştırılmış seramik karolar kullanabilirken, kritik darbe bölgeleri veya üstten bölümler kaynaklanabilir seramik karolar kullanabilir. Sıcaklık, düşme yüksekliği, partikül boyutu ve mevcut aşınma deseni incelendikten sonra nihai tasarım onaylanmalıdır.

Ürün Özellikleri

• Aşınmaya dayanıklı alümina seramik, çelik oluk yüzeyini korur
• Seramik düzeni, dikdörtgen, eğimli ve geçişli oluk yapılarını takip edebilir
• Yapıştırılmış, kaynaklanabilir veya birleşik sabitleme yöntemleri mevcuttur
• Farklı aşınma bölgeleri için farklı seramik kalınlıkları düşünülebilir
• Giriş, çıkış, flanş ve destek yapıları özelleştirilebilir
• Kaplama derzleri ve bitiş alanları malzeme akışına göre düzenlenir
• Tamamlanmış iç boyutlar üretimden önce onaylanır
• Tam imal edilmiş oluklar veya seramik kaplama bileşenleri tedarik edilebilir

Tipik Teknik Bilgiler

Tablo, yaygın üretim seçeneklerini açıklamaktadır ve sabit bir spesifikasyon değildir. Nihai parametreler onaylanmış çizime ve çalışma bilgilerine dayanmalıdır.

Darbe ve Kayma Aşınma Bölgelerinin Tasarımı

Darbe aşınması ve kayma aşınması her zaman aynı şekilde ele alınmamalıdır.

İlk darbe alanı, aşağı akış kayma yüzeyinden farklı bir seramik kalınlığı, blok şekli veya sabitleme yapısı gerektirebilir. Malzeme oluk içinde yön değiştirirse, bir duvar diğer duvardan çok daha fazla yoğun aşınma alabilir.

Bu nedenle tasarım incelemesi şunları dikkate almalıdır:

• Malzeme giriş yönü
• Düşme yüksekliği
• Partikül boyutu ve şekli
• Malzeme sıcaklığı
• Akış hızı
• Oluk açısı
• Titreşim ve darbe
• Mevcut aşınma konumu
• Gerekli tamamlanmış açıklık boyutu

Bu ayrıntılar, seramik düzenini belirlemeye ve kaplamanın malzeme geçişini gereksiz yere azaltmasını önlemeye yardımcı olur.

Seramik Kalınlığı ve Tamamlanmış Açıklık Boyutu

Daha kalın bir seramik kaplama otomatik olarak daha iyi bir oluk tasarımı anlamına gelmez.

Seramik kalınlığını artırmak, tamamlanmış iç boyutları azaltır. Bu, özellikle dar çıkışlar, geçişler veya mevcut bağlantı noktaları yakınında malzeme akışını etkileyebilir.

Üretimden önce, hem aşınma koruma gereksinimi hem de tamamlanmış açıklık boyutu onaylanmalıdır. Aşınma dağılımı net bir şekilde anlaşıldığında, ayrı bölgeler için farklı kaplama kalınlıkları kullanılabilir.

İmalat ve Muayene

Üretim, müşterinin oluk çizimi ve çalışma bilgilerinin incelenmesiyle başlar. Çelik gövde, seramik düzeni iç geometriye göre düzenlenmeden önce imal edilir.

Üretim sırasında aşağıdaki noktalar kontrol edilir:

• Çelik oluk boyutları ve bağlantı yönü
• Seramik malzeme ve kalınlığı
• Kaplama kapsamı
• Seramik derz düzeni
• Sabitleme ve yapıştırma durumu
• Köşeler ve geçiş alanları
• Kaplama bitiş detayları
• Tamamlanmış giriş ve çıkış boyutları

Küçük kesilmiş parçalara, maruz kalan çelik kenarlara ve malzeme taşınması sırasında zayıf noktalar haline gelebilecek ani iç basamaklara özel dikkat gösterilir.

Tipik Uygulamalar

Alümina seramik kaplı oluklar, aşağıdaki gibi aşındırıcı malzeme taşıma alanlarında kullanılabilir:

• Çimento klinkeri transfer olukları
• Soğutucu deşarj geçişleri
• Kova elevatörü giriş ve çıkış olukları
• Konveyör transfer noktaları
• Silo ve bunker deşarj bölümleri
• Hammadde taşıma sistemleri
• Aşındırıcı toz ve dökme katı taşıma ekipmanları

Olağandışı yüksek sıcaklıklar, şiddetli darbe, korozyon veya ıslak malzeme için, kaplama yapısı seçilmeden önce çalışma koşulları ayrı ayrı incelenmelidir.

Tamamlanmış Oluk veya Seramik Kaplama Bileşenleri

Her iki tedarik formatı da mevcuttur.

Müşteri onaylanmış bir imalat çizimi sağladığında, tamamlanmış seramik kaplı bir oluk imal edilebilir. Bu seçenek, çelik yapının, seramik düzeninin ve bağlantı detaylarının tek bir montaj olarak kontrol edilmesini sağlar.

Mevcut ekipmanların yerinde onarımı veya kaplanması için, boyutlara ve montaj gereksinimlerine göre seramik karolar, kaynaklanabilir karolar veya önceden monte edilmiş kaplama bölümleri de tedarik edilebilir.

Teklif İçin Gerekli Bilgiler

Teklif isterken lütfen aşağıdaki bilgileri sağlayın:

• Oluk çizimi veya ana boyutlar
• Giriş ve çıkış boyutları
• Malzeme akış yönü
• Oluk montaj açısı
• Taşınan malzeme
• Partikül boyutu
• Malzeme sıcaklığı
• Düşme yüksekliği
• Akış hızı veya taşıma kapasitesi
• Mevcut aşınma konumu
• Gerekli seramik kalınlığı (belirtilmişse)
• Çelik gövde malzemesi ve kalınlığı (gerekirse)
• Tercih edilen bağlantı ve sabitleme yöntemi

Seramik sabitleme yöntemi seçilmemişse, çalışma bilgileri onaylandıktan sonra yapıştırılmış ve kaynaklanabilir seçenekler incelenebilir.

Sıkça Sorulan Sorular

Kaynaklanabilir seramik kaplı bir oluk, kaynaklı çelik bir oluk ile aynı mıdır?

Hayır. Çelik oluk gövdesi kaynakla imal edilirken, "kaynaklanabilir seramik" metal sabitleme bileşenleri için montaj delikleri içeren seramik karoları ifade eder. Seramiğin kendisi doğrudan çeliğe kaynaklanmaz.

Yapıştırılmış veya kaynaklanabilir seramik karolar kullanılmalı mıdır?

Seçim sıcaklığa, titreşime, darbeye, seramik boyutuna ve montaj konumuna bağlıdır. Yapıştırılmış karolar pürüzsüz bir kaplama yüzeyi sağlarken, kaynaklanabilir karolar mekanik tutma sağlar. Bazı oluklar farklı aşınma bölgelerinde her iki yapıyı da kullanır.

Oluk mevcut bir çizimden imal edilebilir mi?

Evet. Çelik gövde, giriş, çıkış, destekler ve bağlantı detayları onaylanmış bir çizime göre imal edilebilir. Tamamlanmış iç boyutlar kontrol edilirken seramik kalınlığı dikkate alınmalıdır.

Tek bir olukta farklı seramik kalınlıkları kullanılabilir mi?

Evet. Darbe ve kayma aşınma bölgeleri net bir şekilde belirlendiğinde, farklı bölümler için farklı kaplama kalınlıkları veya seramik şekilleri düşünülebilir.

Sadece seramik kaplama tedarik edilebilir mi?

Evet. Seramik karolar, kaynaklanabilir seramik karolar ve seçilmiş kaplama bileşenleri müşteri montajı için tedarik edilebilir. Üretimden önce ayrıntılı boyutlar ve çalışma bilgileri gereklidir.

Teknik İnceleme Talep Edin

Oluk çiziminizi, malzeme bilgilerinizi ve mevcut aşınma detaylarınızı bize gönderin. Teknik teklifi hazırlamadan önce olası darbe alanını, kayma aşınma bölgesini, seramik düzenini ve sabitleme yöntemini inceleyeceğiz.
