Aşındırıcı Taşıma için Özel Alümina Seramik Kaplamalı Dirsek

Ürün Tanımı

ELACERA® seramik kaplı dirsekler, aşındırıcı tozların ve granüler malzemelerin taşıma sistemi içinde yönünü değiştirdiği yerlerde kullanılır.92% alümina seramik karolar ise iç yüzeyi kayma aşınmasından ve parçacık çarpmasından korur..

Çelik dirseği oluşturduktan sonra kaplama kurulur. Keramik boyutu, kalınlığı ve düzenleme dirseğin çapına, bükme yarıçapına ve çalışma koşullarına göre seçilir.

Ürün Ayrıntıları

Dirsekler Neden Genellikle Düz Borulardan Önce Giyilir?

Madde, düz bir borudan geçerken olduğu gibi dirseğin içinden geçmez. Akış yönü değiştiğinde, parçacıklar dış yarıçapına doğru hareket etmeye devam eder.Bu nedenle dış büküm iç yarıçaptan daha fazla kaydırma temasını ve doğrudan etkiyi alır.

Fark, kaba parçacıkları, düzensiz şekilli malzemeleri veya dengesiz akış koşullarına sahip karışımları taşıdığında daha belirgin hale gelir.Küçük yarıçaplı bir dirseğin de uzun yarıçaplı bir bükümden daha yoğun bir aşınma yaşayabilir.

Tüm dirseğin üzerinde aynı seramik düzenin kullanılması en uygun çözüm olmayabilir.Özellikle önceki çelik dirsekler aynı pozisyonda aşınmışsa..

Eğimin İçindeki Seramik Yapı

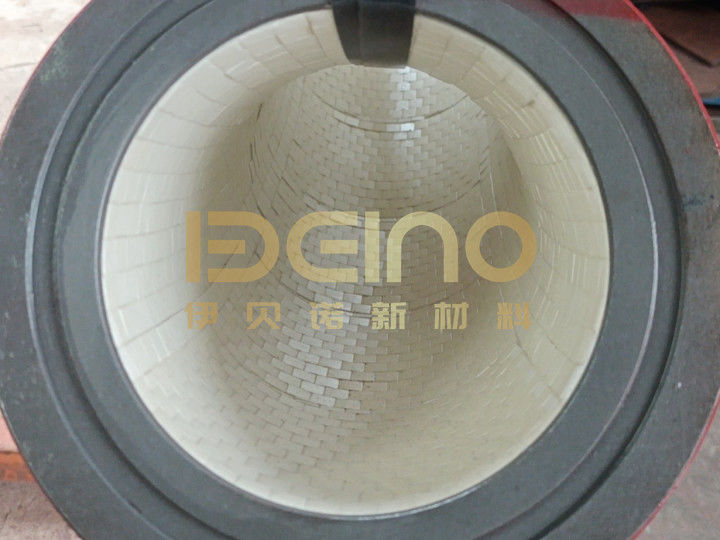

Bu dirseğin tek bir seramik kolunun yerine bireysel alümina seramik fayansları kullanılıyor.Daha küçük parçalar kavisli iç yüzeyi takip ve farklı dirsek çapları ve bükme yarıçapları etrafında daha doğru düzenlenebilir.

Eklemler, malzemenin bir düz eklem boyunca sürekli olarak hareket etmemesi için aşınır.hem son geçişler hem de çelik yüzeyinin açık kalabileceği herhangi bir alan.

Plakalı kaplama yapısı, büyük çaplı ve standart olmayan dirsekler için özellikle uygundur.Bunun yerine entegre bir seramik kol veya segmentli bir seramik halka düşünülebilir.Seçim iç çapına, dirseğin geometrisine ve çarpma seviyesine bağlıdır.

Tipik %92 Alümina Seramik Parametreleri

Bunlar tipik malzeme değerleridir. Nihai seramik sınıfı ve test gereksinimleri sipariş şartnamesinde onaylanmalıdır.

Son Değişim Dikkatli Bir Denetim Gerektirir

Bir seramik kaplama dirseği, iç geçiş pürüzsüz olmadığında erken yerel aşınma geliştirebilir.Eğer daha yüksekse, seramik kenar tekrar tekrar malzeme akışını engelleyebilir.

Bu nedenle, kaplama sonrasında bitmiş iç çapı kontrol edilmelidir.ve kalan kaynak uzunluğu veya flens geçiş kurulum çizimini takip etmelidir.

Çelik dirseğin kendisi boyut kontrolünü de gerektirir.ve flange yönelimi bileşen çevresindeki boru hattını hizalama zorlamadan kurulabilir olup olmadığını etkiler.

Bu Dirseklerin Kullanıldığı Yerler

Seramik kaplamalı dirsekler, aşağıdakileri taşıyan boru hatlarına monte edilebilir:

• Parçalanmış kömür
• Uçan kül ve taban külü
• Kalksit tozu
• Çimento ve klinker tozu
• Mineral konsantrasyonu
• Kum ve abrazif parçacıklar
• Çelik fabrikaları toz ve çöplük parçacıkları
• Diğer kuru toplu malzemeler

Gerçek kaplama seçimi, parçacık boyutunu, akış hızını, çarpma açısını, çalışma sıcaklığını ve sistemin basınç altında mı yoksa vakumda mı çalıştığını dikkate almalıdır.

Sık Sorulan Sorular

Bu bütünleşik bir seramik dirseği mi?

Hayır. Bu sayfada gösterilen ürün, bireysel alümina seramik karolarla kaplı çelik bir dirseğidir.

Keramik eklemler neden dalgalanıyor?

Staggered eklemler, malzemenin dirseği boyunca tek bir sürekli dikiş takip etmesini engeller.

Dış yarıçap daha kalın seramik kullanabilir mi?

Evet, aşınma dış bükülme üzerinde yoğunlaştığında, çizim ve çalışma koşullarına göre daha kalın seramik veya farklı bir seramik kalitesi bu alana yerleştirilebilir.

Hem flanslı hem de kaynaklı dirsekler üretilebilir mi?

Evet. Flanşlı, kaynaklı ve diğer belirtilen uç bağlantıları üretilebilir. Flanş yönü ve kalan kaynak uzunluğu çizimde açıkça belirtilmelidir.

Bitmiş iç çapı nasıl kontrol edilir?

Çelik dirseğin çapı, yapışkan katman ve seramik kalınlığı birlikte dikkate alınır.

Eski bir dirseği yeniden üretmek mümkün mü?

Evet, üretim onaylanmış bir çizime veya mevcut bir numuneye dayanarak yapılabilir.Üretimden önce en ciddi aşınmanın yeri kontrol edilmelidir..

Dış yarıçapta tekrar tekrar aşınmış bir dirseği değiştirirken, ELACERA®' ye orijinal çizimle birlikte aşınmış bölümün bir fotoğrafını gönderin.Bu, seramik kalınlığının veya astar düzeninin ayarlanması gerektiğini belirlemeyi kolaylaştırır.
