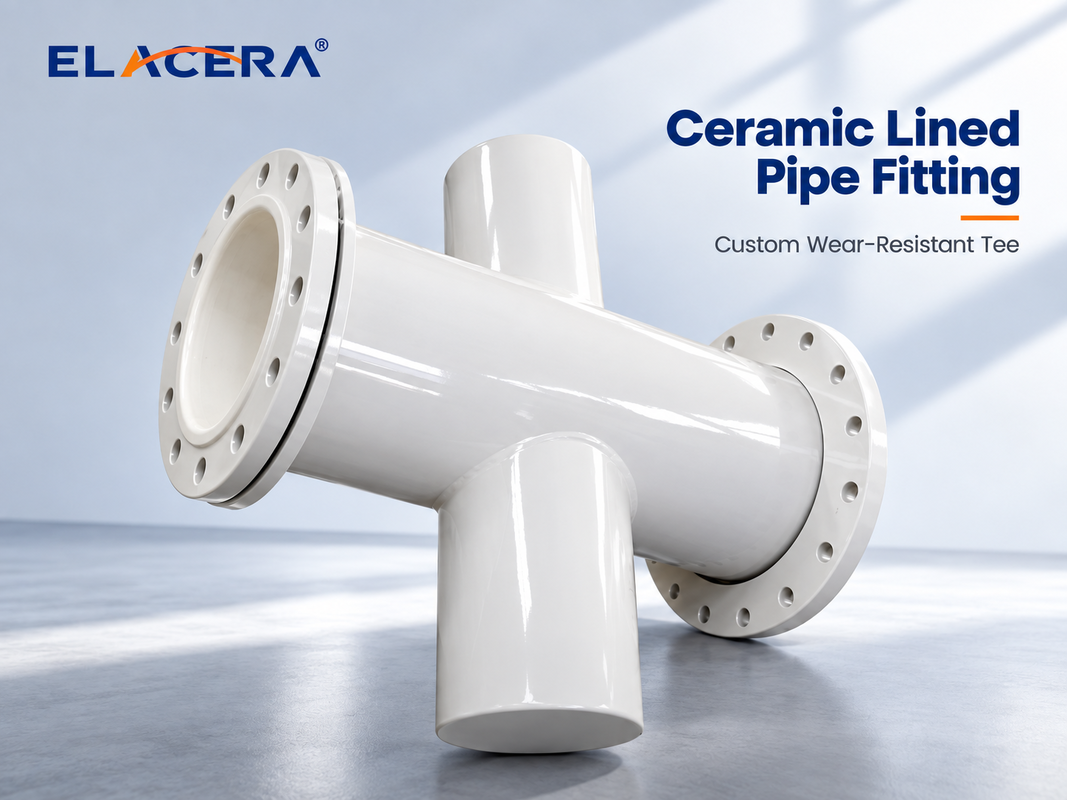

Aşındırıcı Malzeme Taşıma İçin Seramik Kaplı Te Boru

Ürün Tanımı

ELACERA seramik kaplamalı tee borular, konsantrasyonlu aşınmaya ve parçacık çarpmasına maruz kalan dal bağlantılarını ve akış bölme alanlarını korumak için aşınmaya dayanıklı alümina seramik karo kullanır.Çıkış açısını özelleştirebiliriz., boru çapı, seramik kalınlığı, çelik yapısı ve bağlantı türü proje çizimlerine uymak için.

Bir abrasif taşıma boru hattında korunması genellikle daha zor bölümlerden biridir.

Düz bir borudan farklı olarak, bir tepeye giren malzeme tek, basit bir akış yoluna uymamaktadır.Bağlantı duvarına çarpmak veya montajın bir tarafına yoğunlaşmakSonuç olarak, aşınma genellikle eşit olarak dağıtılmak yerine çok fazla yerleşiktir.

Bu nedenle, seramik astarlı bir tee, sadece ek bir dalı olan düz bir seramik boru olarak değerlendirilmemelidir.

Seramik düzenlemenin, takımın gerçek geometrisini takip etmesi ve bağlantı boyunca sürekli koruma sağlaması gerekir.

Karşılaşma genellikle ilk baktığımız bölgedir.

Sıvıcı toz, kül, mineral parçacıkları veya diğer toplu malzemeler bir teeden geçtiğinde, dal giriş ve gelen akımın karşısındaki duvar tekrar tekrar parçacık çarpması yaşayabilir.

Gerçek aşınma modeli, malzeme akış yönü, taşıma hızı, parçacık boyutu ve sertliği, dal açısı, katı maddeler konsantrasyonu ve boru çapı da dahil olmak üzere birkaç faktöre bağlıdır.

Bu nedenle, aynı nominal çaplı iki te yine de farklı kaplama tasarımları gerektirebilir.

Ağır aşınma pozisyonları için, tam olarak aynı seramik kalınlığını tüm montaj boyunca kullanmak yerine daha kalın seramik veya yerel olarak güçlendirilmiş kaplama düşünülebilir.

Tee Çaprazının Etrafında Keramik Yapı

Keramik kiremit kaplı bir tee için, en önemli parça sadece seramik malzemenin kendisi değil, kiremitlerin dal ve kavşağın etrafında nasıl düzenlendiği.

Ana borunun dalla buluştuğu yerde bir tee'nin iç yüzeyi sürekli değişir.Bu nedenle, seramik kiremitlerin gerçek iç geometriye göre kesilmesi ve düzenlenmesi gerekir, böylece aşınmaya dayanıklı yüzey mümkün olduğunca sürekli kalır..

Özel şekilli veya kesilmiş seramik karolar zor geçiş alanları etrafında kullanılabilir.

Parçacık etkisinin daha yoğun olması beklendiğinde, seramik kalınlığı da çalışma koşullarına ve onaylanmış tasarıma göre yerel olarak ayarlanabilir.

Bu, seramik kiremit astarına büyük çaplı ve standart olmayan boru armatürleri için önemli bir avantaj sağlar, çünkü düzen karmaşık iç şekillere uyarlanabilir.

T-Pipe mi, Y-Pipe mi?

Her taşıma sisteminin geleneksel bir 90° tee gerektirmemiştir.

İşlem ve kurulum düzeninin izin verdiği yerlerde, Y şeklinde bir dal malzeme yönünün daha yumuşak bir şekilde değişmesini sağlayabilir.

Bir dalın geometri, parçacıkların montaj yoluyla yönünü nasıl değiştirdiğini etkiler, bu nedenle 90 ° tee içindeki aşınma dağılımı bir Y borusundan farklı olabilir.

Bu, tek bir dal açısının her uygulama için uygun olduğu anlamına gelmez. boru geometri, akış yönü, malzeme özellikleri ve kurulum alanı birlikte dikkate alınmalıdır.

ELACERA, hem geleneksel seramik kaplı teçleri hem de proje çizimlerine göre özel seramik kaplı Y borularını üretebilir.

Tipik İnşaat Seçenekleri
