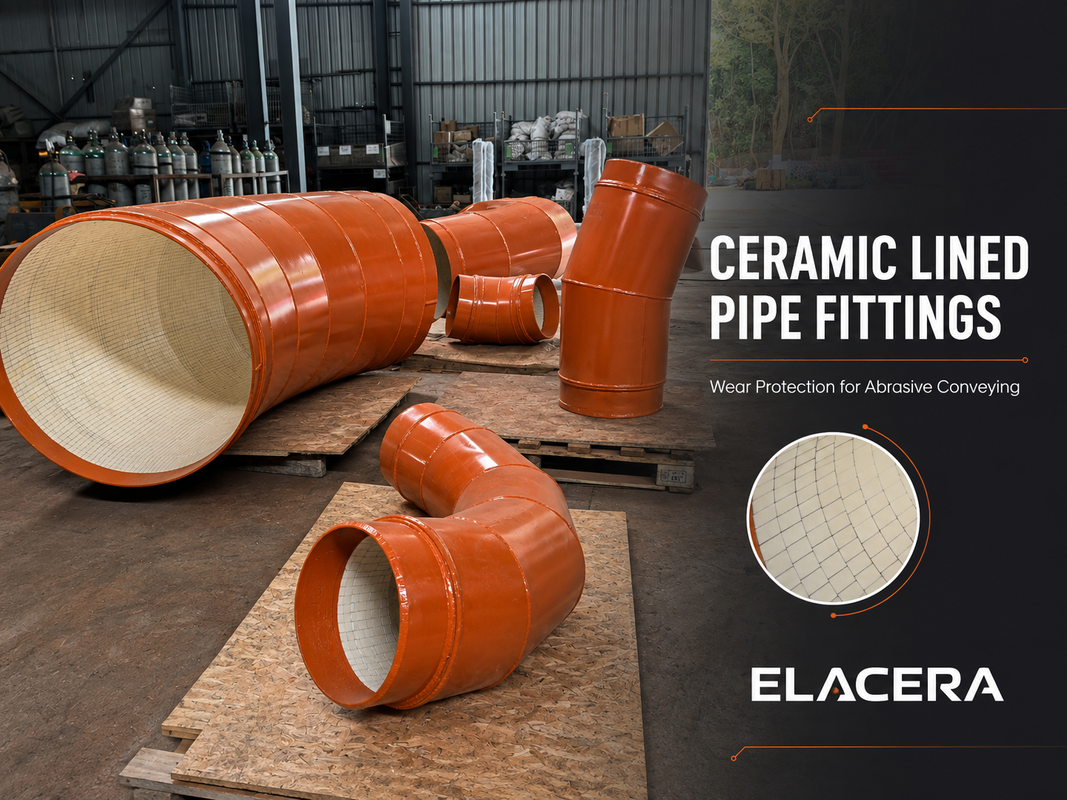

Büyük çaplı seramik kaplı boru geçişi abrazif toz taşımak için

Ürün Kısa Açıklaması:
Geniş çaplı seramik kaplı boru geçişleri, aşındırıcı parçacıkların boru çapının değiştiği konik bölümlerde yoğunlaşabileceği konik bölümleri korur. Giriş ve çıkış çapları, geçiş profili, seramik kalınlığı ve bağlantılar onaylanmış çizime göre özelleştirilir.

Aşındırıcı Toz Taşıma için Geniş Çaplı Seramik Kaplı Boru Geçişi

Seramik kaplı boru geçişi, aşınmaya dayanıklı alümina seramik karolarla içeriden korunmuş çelik bir geçiş bölümüdür. Boru çapındaki bir değişiklik konik yüzeyde yoğunlaşmış aşınmaya neden olabileceği aşındırıcı toz taşıma sistemlerinde kullanılır. Giriş ve çıkış çapları, geçiş uzunluğu, seramik kalınlığı ve bağlantı detayları boru hattı çizimine göre özelleştirilebilir.

Ürün Genel Bakış

Boru geçişi, iki farklı çapa sahip düz bir boru değildir. Malzeme bir redüktör veya genişleticiden geçerken, hızı ve dağılımı değişir.

Parçacıklar koninin bir tarafına doğru hareket edebilir, bu da lokalize kayma aşınmasına veya darbeye neden olabilir. Aşınma ayrıca giriş, çıkış veya bitişik boru ile olan bağlantının yakınında yoğunlaşabilir.

Bu nedenle kaplama tasarımı, yalnızca nominal boru çapını değil, gerçek akış yolunu ve değişen iç geometrisini takip etmelidir.

Ana Özellikler

• Alümina seramik karo kaplama, konik iç yüzeyi takip eder
• Geniş çaplı ve standart olmayan geçiş profilleri için uygundur
• Özelleştirilmiş giriş, çıkış, uzunluk ve bağlantı boyutları
• Pürüzsüz kaplama sonlandırması, açık aşınma basamaklarını azaltmaya yardımcı olur
• Bitmiş iç çap, üretimden önce onaylanır

Boru Geçişinde Neden Seramik Karo Kullanılır?

Entegre bir seramik kovan, birçok düz boru bölümü için pratiktir, ancak büyük çaplı veya sürekli değişen bir profil için üretilmesi zor olabilir.

Değişen geometriyi kaplamak için bireysel seramik karolar koni boyunca düzenlenebilir. Karo boyutu, eklem konumu ve kaplama sonlandırması, geçiş şekline ve beklenen malzeme akış yönüne göre gözden geçirilmelidir.

Tipik kaplama seçeneği %95 alümina seramiktir. Nihai seramik kalitesi ve kalınlığı, taşınan malzemeye, partikül boyutuna, hıza ve gözlemlenen aşınma desenine göre onaylanır.

Tipik Teknik Bilgiler

Teknik Avantajlar ve Tasarım Hususları

Akış yönü: Daralan bir geçiş ve genişleyen bir geçiş farklı parçacık hareketi üretir. Gerçek taşıma yönü çizimde işaretlenmelidir.

Geçiş profili: Kısa veya dik bir konik türbülansı ve lokalize darbeyi artırabilir. Geçiş uzunluğu, mevcut kurulum alanı ile birlikte gözden geçirilmelidir.

Seramik kalınlığı: Daha kalın seramik, bitmiş iç çapı azaltır. Kalınlık, aşınma koşulları ve gerekli taşıma kapasitesi ile dengelenmelidir.

Uç bağlantısı: Seramik kaplama, açık bir kenardan veya ani bir iç basamaktan kaçınmak için bitişik boru kaplamasıyla mümkün olduğunca pürüzsüz bir şekilde bağlanmalıdır.

Uygulamalar

Seramik kaplı boru geçişleri yaygın olarak şu sistemlerde taşınması için düşünülür:

• Uçucu kül ve kömür tozu
• Çimento ve klinker tozu
• Mineral tozu ve kum
• Diğer aşındırıcı kuru partiküller

Tipik endüstriler arasında enerji üretimi, çimento, madencilik, mineral işleme ve dökme malzeme taşıma yer alır. Bulamaç, güçlü korozyon, olağandışı sıcaklık veya özel basınç koşulları ayrı bir teknik inceleme gerektirir.

Üretim, Muayene ve Paketleme

Çelik geçiş, kaplamadan önce onaylanmış boyutlara göre kontrol edilir. Üretim sırasında seramik kapsamını, iç yüzey sürekliliğini, kaplama sonlandırmasını ve flanş yönünü kontrol ederiz.

Bitmiş geniş çaplı bağlantı parçaları tek tek korunur ve ürün boyutuna ve nakliye gereksinimlerine göre bir çelik rafa sabitlenir veya ahşap bir kasaya paketlenir.

Teklif İçin Gerekli Bilgiler

Lütfen sağlayın:

• Giriş ve çıkış çapları
• Toplam uzunluk veya konik açı
• Daralan veya genişleyen akış yönü
• Taşınan malzeme ve partikül boyutu
• Taşıma hızı ve çalışma koşulları
• Mevcut aşınma konumu veya saha fotoğrafları
• Gerekli bitmiş iç çap
• Flanş standardı veya bağlantı çizimi

SSS

Boru geçişi neden düz bir borudan daha hızlı aşınabilir?
Çap değişikliği, parçacık hızını ve dağılımını etkiler, bu da aşınmayı konik veya bağlantı parçasının bir tarafında yoğunlaştırabilir.

Neden entegre bir kovan yerine seramik karolar kullanılır?
Seramik karolar genellikle büyük çaplar ve sürekli değişen iç profiller için daha pratiktir.

Daha kalın seramik her zaman daha iyi midir?
Hayır. Aşırı kalınlık bitmiş iç çapı azaltır ve malzeme akışını etkileyebilir. Kalınlık, gerçek aşınma koşulları için seçilmelidir.

ELACERA® mevcut bir çizime göre üretim yapabilir mi?
Evet. Çelik yapı, seramik düzeni, bağlantılar ve bitmiş iç çap, onaylanmış çizimden gözden geçirilir.

Teklif öncesinde hangi bilgi en önemlidir?
Çaplar, geçiş uzunluğu, akış yönü, malzeme özellikleri ve mevcut aşınma deseni ana başlangıç noktalarıdır.

Aşınma Koruması Uzmanıyla Konuşun

Geçiş çiziminizi ve işletme bilgilerinizi bize gönderin. Teknik teklifi hazırlamadan önce olası aşınma alanını, seramik düzenini ve bağlantı detaylarını gözden geçireceğiz.
